Napa Basis Cetakan lan Bagean Standar Nemtokake Urip Mold?

Umur cetakan asring ditemtokake dening bahan rongga lan presisi mesin. Nanging sing bener-bener nemtokake manawa cetakan bisa dipercaya lan bisa diprediksi tekan umur desaine yaiku bagean sing ora ana sing nggatekake -basis cetakan lan bagean standar.

Dasar cetakan yaiku balung. Bagian standar yaiku sendi. Yen balung ora sejajar lan sendi longgar, malah rongga sing paling apik ora bakal tahan.

Dasar Mold: Yayasan kanggo Kabeh

Basis cetakan minangka operator kanggo kabeh cetakan. Iki nggabungake kabeh komponen fungsional - rongga, inti, sistem ejeksi, sistem pendinginan, lan sistem gating - dadi kerangka sing tepat, njamin bali menyang posisi sing padha karo saben siklus mbukak lan nutup.

Komponen inti saka Basis Mold Standar

Piring kasebut ditumpuk, dikunci nganggo sekrup, lan gumantung ing pin guide lan bushings kanggo njamin repeatability posisi saben siklus.

Loro Persyaratan Kinerja Inti kanggo Base Mould

Kaku luwih dhisik. Tekanan injeksi bisa nganti atusan kilogram saben sentimeter persegi. Yen basis jamur kurang rigidity, bakal deform ing dhuwur meksa-baris parting mbukak, lampu kilat katon; shift inti, kekandelan tembok dadi ora rata; pin ejector ikatan, lan kabeh jamur kudu disassembled.

Precision punika kaloro. Reresik pas antarane pin guide lan bushings, uga flatness lan squareness saben piring, langsung nemtokake manawa jamur mbukak lan nutup lancar lan apa dimensi produk tetep stabil.

 Bagean Standar: Komponen Paling Murah sing Paling Sering Gagal

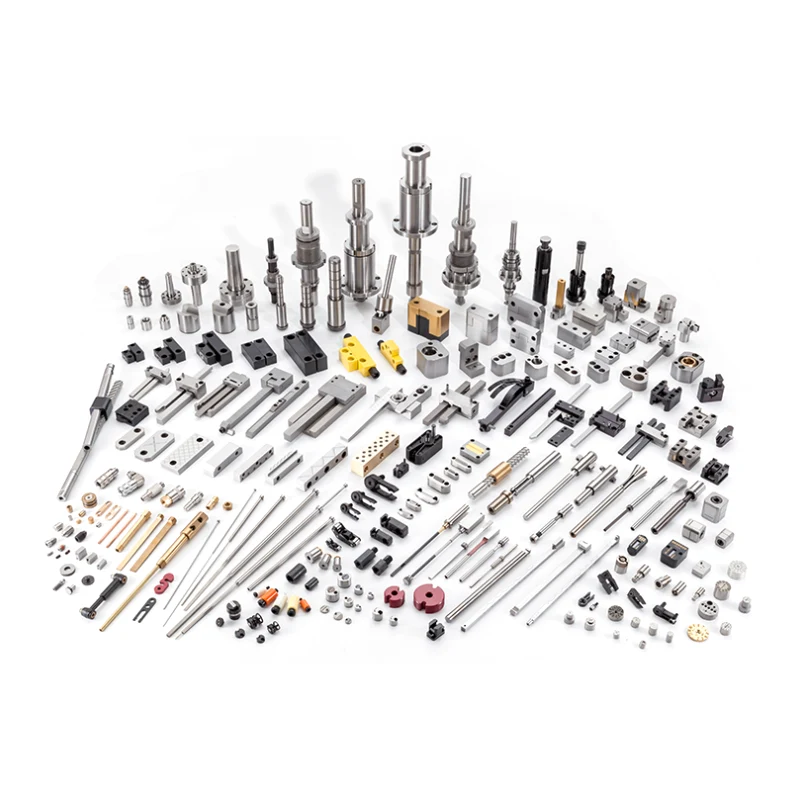

Bagean standar yaiku kabeh komponen non-rongga, non-inti sing bisa diganti ing cetakan. Pin guide, bushings, pin ejector, spring, segel, locating rings, pamblokiran ngunci-kabeh padha count.

Padha katon biasa, padha murah kanggo tuku, nanging luwih saka setengah saka kabeh gagal jamur tilak bali menyang komponen iki.

1. Guide Pins lan Bushings

Sistem pandhuan njamin keselarasan sing tepat saka bagian sing obah lan stasioner kanthi saben cedhak. Paling gagal jamur diwiwiti kanthi mundhut akurasi panuntun.

Material: baja prewangan SUJ2 utawa baja alat SKD11, karo hardening induksi frekuensi dhuwur kanggo HRC 58-62, ngiring dening tliti mecah kanggo Ra 0.2-0.4 Rampung lumahing.

Reresik Pas: Biasane 0.02-0.05 mm, gumantung saka ukuran cetakan. Gedhe banget, lan inti lan rongga misalign. Banget cilik, lan mbukak lan nutup resistance mundhak, nyebabake galling.

Mode Gagal:

• Gagal ing pin → disebabake pelumasan sing ora cukup utawa muatan sing ora rata

• Bushing worn → pungkasan umur layanan; ngganti wong

• Pin bengkok → disebabake ejeksi sing ora seimbang utawa pasukan clamping sing salah saka mesin injeksi

2. Ejector Pins, Lengan, lan Push Rods

Sistem ejection ndeleng frekuensi muter paling dhuwur lan loading paling Komplek saka sembarang bagéan saka jamur.

Pin Ejector: Digawe saka baja kacepetan dhuwur SKH51 utawa baja alat kerja panas SKD61, kanthi tip hardened. Reresik pas karo bolongan pandhuan kudu 0,015-0,025 mm. Banget nyenyet, lan pin ngiket. Kakehan longgar, lan lampu kilat katon ing titik ejeksi.

Rong panyebab utama kerusakan pin ejector: gaya ejection mati-tengah saka pusat resistensi demolding, utawa pin kena pengaruh nalika bali.

Springs: Tanggung jawab kanggo bali piring ejector. Masalah sing paling diabaikan yaiku kekeselen musim semi. Sawise puluhan ewu komprèsi, dhuwur free shortens. Plat ejector gagal bali kanthi lengkap, lan pin ejector nyerang setengah stasioner nalika nutup sabanjure.

Cara mriksa: Priksa dhuwur bebas musim semi saben 100.000 siklus. Ganti yen wis mudhun ing ngisor 90% saka dhuwur asline.

3. Segel lan Baffles

Bocor banyu sistem cooling minangka kegagalan dadakan sing paling umum ing lantai toko.

Segel (O-rings): Digawe saka karet silikon suhu dhuwur utawa fluororubber, karo watesan suhu ndhuwur mungguh 200 ° C lan 260 ° C. Gagal disababaké déning tuwa suhu dhuwur, hardening, utawa set komprèsi. Ganti saben 500.000 siklus utawa saben taun, endi sing luwih dhisik.

Baffles: Pangalihan arah aliran banyu kanggo cooling lokal. Gagal sing paling umum yaiku penyumbatan skala - utamane abot ing wilayah kanthi banyu atos. Gunakake banyu sing lembut utawa tambahake aditif anti-karat lan anti-skala.

4. Nemokake Dering lan Ngunci Blok

Locating Rings: Dipasang ing piring clamping ndhuwur, tengah karo nozzle mesin injeksi. Pilihan sing salah nyebabake eccentricity antarane nozzle lan sprue bushing-paling apik, materi bocor; paling awon, loro bushing sprue lan nozzle rusak.

Blok Ngunci: Digunakake kanggo ngunci geser (inti sisih). Nalika dipakai, gaya ngunci ora cukup, lan geser mundur ing tekanan injeksi, nyebabake lampu kilat ing sisih prodhuk. Priksa permukaan kunci kanthi rutin kanggo lekukan utawa nyandhang. Aja ngenteni lampu kilat katon sadurunge ngatasi masalah.

Kenapa Parts Standar Paling Sering Gagal

Bagean standar minangka komponen sing paling gampang standar, murah, lan paling ora katon ing cetakan.

Lan sabenere amarga murah lan ora bisa dingerteni, dheweke paling asring diabaikan:

• Pandhuan pin garing - ora ana sing mriksa

• Springs digunakake nganti sworo seru

• O-ring bocor, lan ana sing mbungkus tape lan terus mlaku

• Pin ejector rada bengkok, nanging "isih bisa digunakake"

Asil kumulatif kabeh iki "isih bisa" pancasan: spring worth sawetara dolar break, ing ejector plate macet, kabeh jamur wis ditarik saka mesin kanggo ndandani, jam kapasitas produksi ilang, lan ewu dolar ing biaya pangopènan numpuk munggah.

Prinsip Pemilihan

Pilihan Mold Base

Pilihan Parts Standar

Maintenance: Ora Ana Kompleksitas Teknis, Mung Disiplin Eksekusi

Basis cetakan lan pangopènan bagian standar ora rumit. Sing dibutuhake yaiku frekuensi lan disiplin.

Referensi Cepet Diagnosis Fault

Ingbasis cetakan lan bagean standarora nemtokake carane ayu produk katon-yaiku tugas rongga. Dheweke nemtokake mung siji: apa cetakan bisa dipercaya lan terus-terusan ngasilake bagean sajrone umur sing dituju.

Balung sing salah ora bisa ngirim daya, sanajan otot sing kuwat. Sendi sing kaku ora bisa obah, ora preduli sepira kemampuan anggota awak.

Nalika milih basis cetakan, prioritasake kaku tinimbang entheng, presisi tinimbang rega. Nalika tuku bagean standar, merek ora kudu paling larang, nanging spesifikasi kudu bener. Ing pangopènan saben dina, ngganti springs ing jadwal, lubricate pin guide ajeg, lan ngganti asu laut nalika padha tekan mburi-urip. Tugas kasebut ora mbutuhake katrampilan teknis-mung daftar priksa lan disiplin kanggo ngetutake.
