Apa Peran Kritis sing Dimainake Slide ing Gerakan Mold Komplek?

Ing cetakan injeksi sing rumit, gerakan slide siji bisa nemtokake manawa bagean digawe kanthi sampurna utawa dicopot. Coba konektor otomotif sing dicithak kanthi potongan sisih. Inti lan rongga utama ora bisa mbukak lan nutup kanggo ngeculake bagean kasebut; undercut bakal kepepet. Mekanisme geser kudu mindhah lateral, narik inti sisih sadurunge bagean kasebut metu. Yen geser obah banget awal, bagean distort. Yen gerakane kasep, bagean kasebut retak. Yen ngiket, jamur kasebut rusak. Iki minangka peran kritis slide ing gerakan jamur sing kompleks. Iki minangka komponen sing bisa nggawe cetakan geometri sing ora mungkin: undercuts, benang internal, bolongan sisih, lan kontur kompleks. A Muter ora Piece prasaja saka baja; iku mekanisme tliti sing kudu operate andal kanggo atusan ewu siklus. Desain, bahan, lan presisi manufaktur slide lan komponen sing gegandhengan nemtokake sukses cetakan.

Pentinge minger ing gerakan jamur Komplek ora bisa overstated. Iki minangka komponen sing ngowahi cetakan mbukak-lan-tutup sing prasaja dadi sistem manufaktur sing canggih sing bisa ngasilake bagean sing rumit. Dheweke kudu tahan tekanan dhuwur saka cetakan injeksi, siklus termal proses kasebut, lan nyandhang mekanik saka aktuasi bola-bali. Padha kudu sabenere wektu karo mbukak lan nutup saka jamur. Lan padha kudu diprodhuksi kanggo toleransi diukur ing microns. Artikel iki bakal nliti peran kritis slide ing gerakan jamur kompleks. Kita bakal nutupi macem-macem jinis slide, prinsip desain sing njamin operasi sing dipercaya, bahan lan proses manufaktur sing nemtokake umure, lan ukuran kontrol kualitas sing njamin presisi. Kita uga bakal nyedhiyani specifications rinci kanggo kitaKomponen cetakan sing tepat lan sisipansaka pabrik kita ing Moldburger Mould Industry Co., Ltd.

Daftar Isi

• 1. Apa Geser Mold lan Apa Perlu?
• 2. Apa Jinis-jinis Geser sing Digunakna ing Cetakan Komplek?
• 3. Kepiye Gerakan Geser Diaktifake lan Wektu?
• 4. Apa Bahan lan Perawatan Njamin Ketahanan Geser?
• 5. Prinsip Desain Apa Nyegah Gagal Geser?
• 6. Apa Spesifikasi Nemtokake Geser lan Sisipan Mould Berkualitas Tinggi?
• 7. Pitakonan sing Sering Ditakoni (FAQ)
• 8. Kesimpulan

1. Apa Geser Mold lan Apa Perlu?

Muter cetakan minangka mekanisme sing ngobahake bagean saka rongga cetakan utawa inti lateral, jejeg karo arah bukaan lan tutup utama cetakan. Tujuan geser yaiku kanggo mbentuk fitur sing bakal nyegah bagean kasebut metu yen cetakan mung dibukak ing sumbu utama. Fitur kasebut dikenal minangka undercuts. Undercut bisa dadi bolongan sisih, recess, benang, utawa geometri apa wae sing ora selaras karo arah bukaan cetakan. Tanpa geser, fitur kasebut bakal kepepet, lan bagean kasebut ora bisa dicopot tanpa rusak. Muter obah metu saka dalan sadurunge bagean ejected, ngijini bagean kanggo dibusak cleanly. Tabel ing ngisor iki ngringkes jinis fitur sing mbutuhake slide.

IngMoldburger Mould Industry Co., Ltd., pabrik kita duwe spesialisasi ing desain lan pabrik Komponen Cetakan lan Sisipan Precise, kalebu slide. Kita duwe pengalaman ekstensif kanggo ngasilake slide kanggo cetakan kompleks sing digunakake ing industri otomotif, medis, lan elektronik konsumen. Tim teknik kita kerja sama karo desainer cetakan kanggo mesthekake yen mekanisme geser dioptimalake kanggo bagean geometri lan syarat produksi tartamtu.

2. Apa Jinis-jinis Geser sing Digunakna ing Cetakan Komplek?

Ana sawetara jinis slide sing digunakake ing cetakan kompleks, saben cocog kanggo macem-macem aplikasi lan geometri bagean. Jinis sing paling umum yaiku geser cam pin, geser hidrolik, geser pin sudut, lan geser mekanik. Muter cam pin minangka jinis sing paling umum. Iku nggunakake pin cam dipasang ing basis jamur kanggo actuate geser minangka jamur mbukak. Pin cam nyurung geser laterally minangka piring jamur misahake. Muter hidrolik nggunakake silinder hidrolik kanggo mindhah geser kanthi bebas saka bukaan cetakan. Iki ngidini wektu sing luwih rumit lan kekuwatan sing luwih gedhe. Muter pin sudut nggunakake pin angled kanggo mindhah geser nalika cetakan mbukak, padha karo geser cam pin nanging kanthi geometri sing beda. Slide mekanik nggunakake linkage utawa mekanisme rak-lan-pinion kanggo mindhah geser. Tabel ing ngisor iki mbandhingake jinis slide kasebut.

Ing pabrik kita, kita nggawe kabeh jinis slide lan komponen sing ana gandhengane, kalebu blok geser, rel geser, pin cam, lan piring nganggo. Kita nggunakake bahan berkualitas tinggi lan mesin presisi kanggo mesthekake yen slide kita bisa mlaku kanthi lancar lan andal. Tim teknik kita bisa menehi rekomendasi jinis geser sing cocog kanggo aplikasi khusus sampeyan.

3. Kepiye Gerakan Geser Diaktifake lan Wektu?

Aktuasi lan wektu gerakan geser penting kanggo sukses cetakan kompleks. Muter kudu pindhah ing wektu sing bener ing siklus jamur: sawise bagean wis digawe adhem cukup kanggo nolak ewah-ewahan bentuk, nanging sadurunge bagean ejected. Yen geser gerakane banget awal, bagean bisa kleru utawa rusak. Yen gerakane kasep, bagean kasebut bisa retak utawa geser bisa rusak. Wektu dikontrol dening geometri pin cam utawa pemrograman sistem hidrolik. Kanggo geser cam pin, dawa lan amba saka pin cam nemtokake nalika geser wiwit pindhah lan carane adoh lelungan. Pin cam biasane dipasang ing setengah stasioner saka jamur, lan melu geser nalika jamur mbukak. Muter gerakane lateral minangka pin cam nyurung. Tabel ing ngisor iki ngringkes pertimbangan wektu kanggo gerakan geser.

Ing Moldburger Mould Industry Co., Ltd., pabrik kita nggunakake piranti lunak CAD lan simulasi canggih kanggo ngrancang lan verifikasi wektu gerakan geser. Kita bisa simulasi kabeh siklus jamur kanggo mesthekake yen geser gerakane ing wektu sing bener lan ora ana gangguan karo komponen jamur liyane. Manufaktur presisi kita mesthekake yen pin cam lan blok geser digawe kanthi ukuran sing dibutuhake kanggo wektu sing tepat.

4. Apa Bahan lan Perawatan Njamin Ketahanan Geser?

Daya tahan slide gumantung saka bahan lan perawatan sing digunakake ing konstruksi. Muter kudu tahan tekanan dhuwur saka cetakan injeksi, gesekan gerakan bola-bali, lan nyandhang leleh plastik abrasif. Bahan sing paling umum kanggo slide lan komponene yaiku baja alat sing dikerasake, kayata P20, H13, lan S7. Steels iki nawakake kombinasi saka kekuatan dhuwur, kateguhan, lan nyandhang resistance. Lumahing geser asring dilapisi utawa diolah kanggo nyuda gesekan lan umure luwih dawa. Pangobatan umum kalebu nitriding, plating krom, lan aplikasi lapisan tahan nyandhang kayata titanium nitride (TiN) utawa karbon kaya inten (DLC). Tabel ing ngisor iki ngringkes bahan lan perawatan sing digunakake ing slide kita.

Ing pabrik kita, kita mung nggunakake bahan lan perawatan sing berkualitas tinggi kanggo Komponen Mold lan Sisipan sing Tepat. Kita duwe peralatan lan keahlian kanggo nindakake nitriding, plating krom, lan aplikasi lapisan ing omah. Kita uga nawakake macem-macem piring nyandhang standar lan khusus lan bushing pandhuan sing cocog karo desain geser sing beda. Kita goal kanggo nyedhiyani minger sing operate andal kanggo urip jamur.

5. Prinsip Desain Apa Nyegah Gagal Geser?

Desain mekanisme geser kudu nyathet kekuwatan, gerakan, lan lingkungan proses cetakan injeksi. Sawetara prinsip desain penting kanggo nyegah kegagalan slide. Ingkang sepisan inggih menika bimbingan ingkang cekap. Muter kudu dipandu ing dalan kanthi presisi. Iki biasane digayuh kanthi ril panuntun lan piring nganggo. Rel guide kudu cukup kaku kanggo nolak pasukan lateral ing geser, lan piring nyandhang kudu nyedhiyani lumahing kurang gesekan. Prinsip kapindho yaiku alignment sing tepat. Muter kudu didadekake siji karo rongga jamur lan inti. Misalignment bisa nyebabake naleni, nyandhang, lan ngrusak bagean kasebut. Prinsip katelu yaiku preload sing cukup. Muter kudu preloaded marang ril guide kanggo ngilangke play. Iki mesthekake yen geser obah lancar lan akurat. Prinsip kaping papat yaiku perlindungan saka kontaminasi. Mekanisme geser kudu direksa saka lampu kilat plastik, bledug, lan lebu. Iki biasane ditindakake kanthi segel utawa tutup. Tabel ing ngisor iki ngringkes prinsip desain kasebut.

Ing Moldburger Mould Industry Co., Ltd., pabrik kita ngetutake prinsip desain kasebut nalika nggawe slide lan sisipan. Kita nggunakake mesin tliti kanggo mesthekake yen kabeh komponen pas bebarengan bener. Kita nggunakake piring nyandhang kualitas lan ril panuntun kanggo nyedhiyakake gerakan sing lancar lan akurat. Lan kita nggabungake segel lan tutup kanggo nglindhungi mekanisme saka kontaminasi. Kita goal kanggo nyedhiyani minger sing operate andal kanggo urip jamur.

6. Apa Spesifikasi Nemtokake Geser lan Sisipan Mould Berkualitas Tinggi?

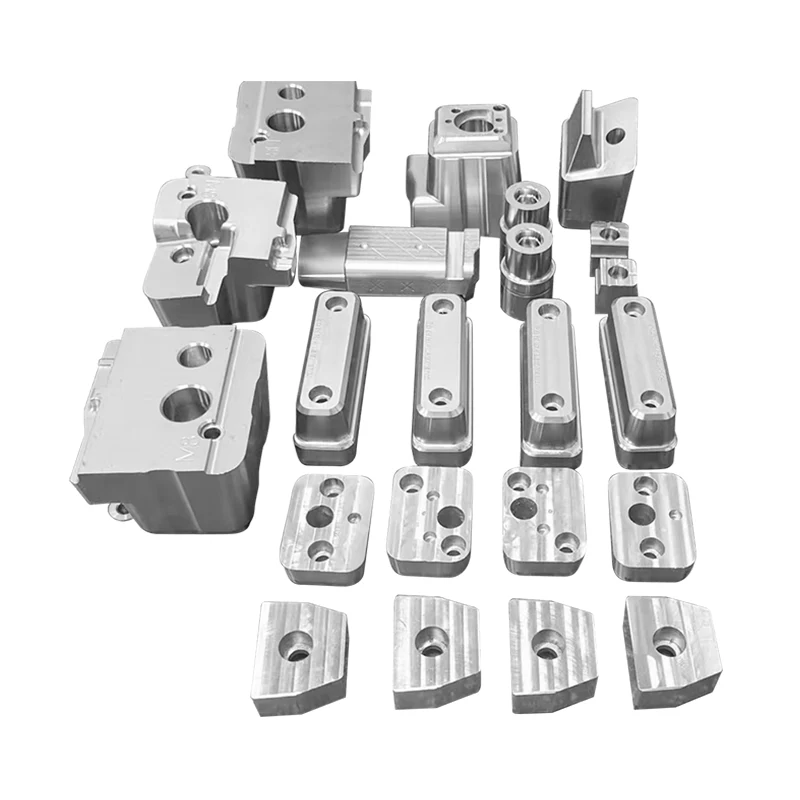

Spesifikasi utama kanggo cetakan lan sisipan kalebu materi, kekerasan, toleransi dimensi, permukaan permukaan, lan lapisan. Tabel ing ngisor iki nyedhiyakake ringkesan spesifikasi khas kanggo Komponen Cetakan lan Sisipan Precise.

Ing pabrik kita, kita nggawe Komponen Cetakan Tepat lan Sisipan kanggo nyukupi spesifikasi kasebut lan liya-liyane. Kita bisa ngatur materi, atose, lan lapisan sing cocog karo kabutuhan tartamtu. Sistem kontrol kualitas kita kalebu inspeksi dimensi, testing atose, lan pangukuran rampung permukaan kanggo mesthekake yen saben komponen ketemu standar dhuwur kita.

7. Pitakonan sing Sering Ditakoni (FAQ)

Pitakonan 1: Apa bedane slide lan lifter ing cetakan?

Wangsulan: A geser obah laterally, jejeg arah bukaan jamur, kanggo mbentuk undercuts ing sisih sisih. A lifter gerakane ing amba, biasane kanggo mbentuk undercuts ing nang bagean utawa kanggo bantuan karo ejection. Loro-lorone mekanisme kanggo mbentuk fitur sing ora bisa nyetak karo narik sakcara prasaja, nanging padha operate ing arah beda lan digunakake kanggo geometri beda.

Pitakonan 2: Kepiye carane nemtokake stroke sing dibutuhake kanggo slide?

Jawaban: Stroke sing dibutuhake kanggo geser ditemtokake dening ambane undercut plus wates safety. Muter kudu mundur cukup adoh kanggo mbusak undercut rampung sadurunge bagean metu. Minangka aturan umum, stroke kudu paling sethithik 5-10 mm luwih gedhe tinimbang ambane undercut. Stroke pas gumantung ing geometri bagean lan desain cetakan. Tim teknik kita bisa mbantu ngetung stroke sing dibutuhake kanggo aplikasi tartamtu.

Pitakonan 3: Apa sing nyebabake slide bisa dicekel utawa diikat?

Wangsulan: Muter bisa dicekel utawa diikat amarga sawetara panyebab: pelumasan sing ora cukup, kontaminasi saka lampu kilat plastik utawa lebu, misalignment saka geser utawa ril panuntun, preload sing ora cukup, utawa nyandhang ril pandhuan lan nyandhang piring. Pangopènan biasa, kalebu reresik lan pelumasan, bisa nyegah masalah sing paling akeh. Yen slide naleni, kudu dibongkar, dipriksa, lan didandani sadurunge digunakake maneh.

Pitakonan 4: Sepira kerepe slide cetakan kudu dijaga?

Wangsulan: Mold minger kudu dititi priksa lan maintained ing interval biasa, gumantung ing volume produksi lan materi kang nyetak. Minangka pedoman umum, slide kudu dipriksa sawise saben 10.000-50.000 siklus. Pemriksaan kasebut kudu kalebu mriksa kanggo nyandhang, verifikasi keselarasan, lan pelumasan permukaan sing geser. Pangopènan nyegah bisa ngluwihi umur geser lan nyegah downtime sing ora dikarepke.

Pitakonan 5: Apa slide bisa dipasang menyang cetakan sing wis ana?

Wangsulan: Ing sawetara kasus, slide bisa dipasang menyang cetakan sing wis ana, nanging iki minangka proses rumit sing mbutuhake teknik sing ati-ati. Cetakan kudu duwe papan sing cukup kanggo mekanisme geser, lan basis cetakan kudu diowahi kanggo nampung pin cam utawa silinder hidrolik. Retrofitting asring luwih larang lan akeh wektu tinimbang ngrancang geser menyang cetakan saka wiwitan. Tim teknik kita bisa ngevaluasi cetakan lan menehi saran apa retrofitting bisa ditindakake.

8. Kesimpulan

Geser muter peran kritis ing gerakan jamur Komplek dening mbisakake produksi bagean karo undercuts, bolongan sisih, Utas, lan fitur liyane sing ora bisa nyetak karo prasaja mbukak-lan-tutup jamur. Iki minangka mekanisme presisi sing kudu dirancang, diprodhuksi, lan dijaga kanthi standar sing paling dhuwur. Bahan, perawatan, lan prinsip desain sing digunakake ing konstruksi nemtokake linuwih lan umure. Ing Moldburger Mould Industry Co., Ltd., pabrik kita duwe spesialisasi ing Pabrik Komponen Mold lan Sisipan Precise, kalebu slide, blok geser, pin cam, lan piring nyandhang. Kita duwe keahlian lan peralatan kanggo ngasilake komponen berkualitas tinggi sing nyukupi syarat sing paling nuntut. Tim teknik kita makarya kanthi rapet karo para pelanggan kanggo mesthekake yen saben komponen dioptimalake kanggo aplikasi tartamtu.

Apa sampeyan ngrancang cetakan anyar utawa njaga sing wis ana, kita ngajak sampeyan hubungi kita kanggo ngrembug syarat sampeyan. Kita bisa menehi conto, data teknis, lan pitulungan desain. Komitmen kanggo kualitas lan kepuasan pelanggan wis nggawe kita dadi mitra sing dipercaya kanggo produsen cetakan lan cetakan ing saindenging jagad.

Hubungi Moldburger Mould Industry Co., Ltd. dina ikikanggo ngrembug syarat Komponen Mold lan Sisipan sing tepat lan temokake kepiye slide bisa nambah kinerja lan linuwih cetakan kompleks sampeyan.
